1、概述

初看這種工藝，第一感覺就是與盾構有些類似，都要對空間進行加固施工，只不過盾構需要掘進，由于場景各異，工藝完全不同。

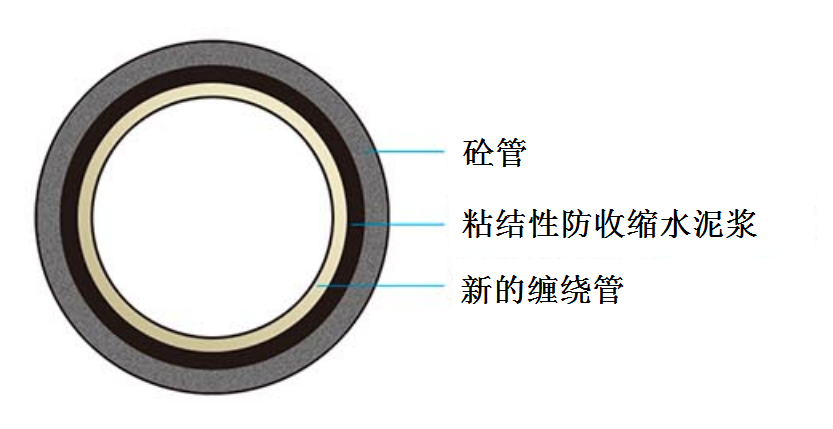

螺旋纏繞內襯修復（spiral wound lining method）是一種非開挖修復方法，充分利用排水管道窨井的空間位置，將纏繞制管機置于其中，使板帶在窨井處成管并送入混凝土管中，然后在螺旋管與混凝土管間注入水泥漿，使螺旋管與混凝土管緊密結合，從而恢復管道的排水能力和強度。該方法具有不需封閉道路，施工工期短，有利環境衛生，修復后管道通水能力如初，綜合造價低，可以帶水作業等優點。

2、技術原理

利用專用的螺旋纏繞機，將預制好的帶狀型材（如玻璃纖維增強塑料GRP、聚酯、PVC等）在舊管道內部進行螺旋式纏繞，形成一層或多層高強度的新管道內襯。纏繞過程中，通過精確控制，使帶狀型材在管道內連續旋轉并前進，同時利用壓制卡口、公母鎖扣等機制確保型材之間的緊密連接。

3、工藝流程

前期準備：清洗管道，清除所有可能影響新管安裝的材料。

纏繞內襯：將帶狀型材放入管道，通過螺旋纏繞機進行纏繞，形成新的管道內襯。

鎖扣與壓合：型材的鎖扣在螺旋旋轉中互鎖，形成連續無縫的新管，必要時用鋼帶壓合接縫。

注漿填充：根據需要，在新舊管道之間的間隙注入水泥砂漿等填充材料，使纏繞管與混凝土管緊密結合，以增強內襯管與原管道的緊密結合度和整體強度。

4、技術分類

根據修復后內襯管管徑是否可以發生變化，可分為固定口徑法和擴張法。

根據纏繞設備是否可移動，可分為固定式和自行式。

5、技術優勢

非破壞性：無需大規模開挖路面，避免了施工對交通、地面設施及周圍環境的破壞。

高效快捷：現場施工時間短，可帶水作業，可在不影響管道正常運行的情況下快速完成修復。

適應性強：適用于多種材質、不同直徑和復雜狀況下的管道修復，滿足井間距離長的需求。

耐用可靠：新形成的內襯層與原管道緊密結合，具有優異的耐壓、耐腐蝕和抗沖擊性能，提高排水能力。

6、應用場景

修復后的螺旋纏繞內襯管在砼管內形成一條光滑平整、強度達到設計要求的內襯新管道，可滿足管道結構性修復或半結構性修復的需求，恢復原管道的承載能力，內襯管道嚴密不滲漏且具有良好的耐腐蝕性能，阻斷污水對原管道的腐蝕。

螺旋纏繞內襯修復工藝最早應用于排水管道的修復，隨著技術改進，可以確保內襯材料和管道之間沒有空隙空間，因此不再需要補注漿，能夠減少隧道斷面的面積損失，克服排水管道流量減小的問題。

螺旋纏繞內襯修復工藝以其獨特的技術優勢，將會越來越多的應用于排水管道等地下管線的修復施工，特別是老舊管道、破損嚴重或結構缺陷的管道，在管道修復領域發揮應有的作用。
